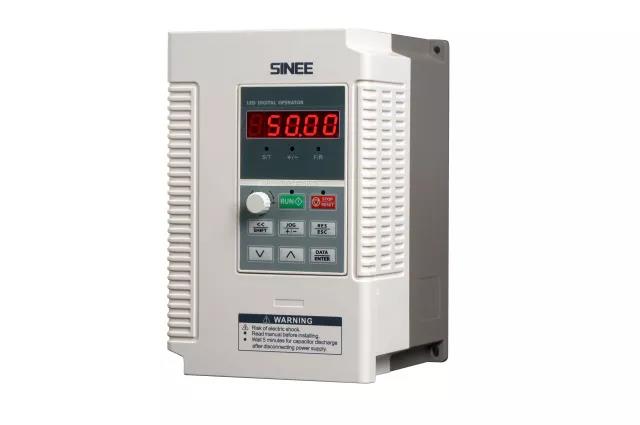

正弦EM303B变频器在冲床行业的应用案例

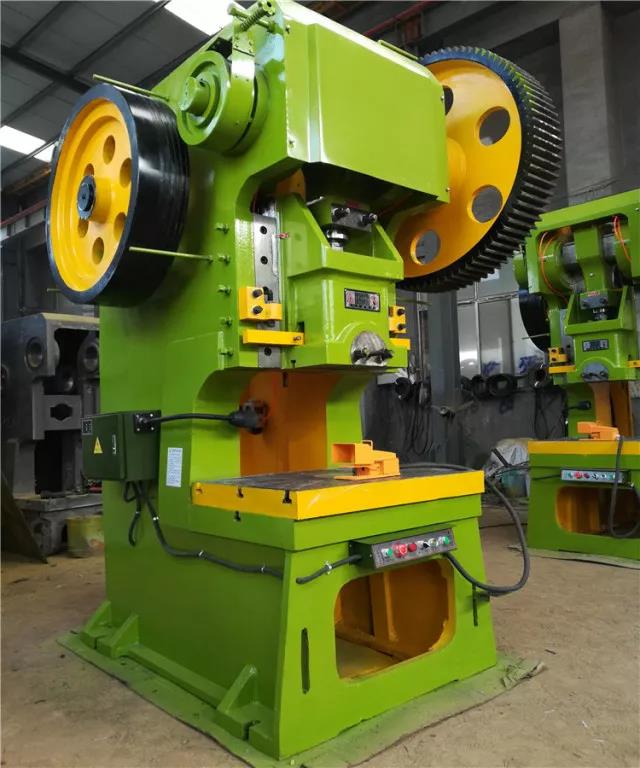

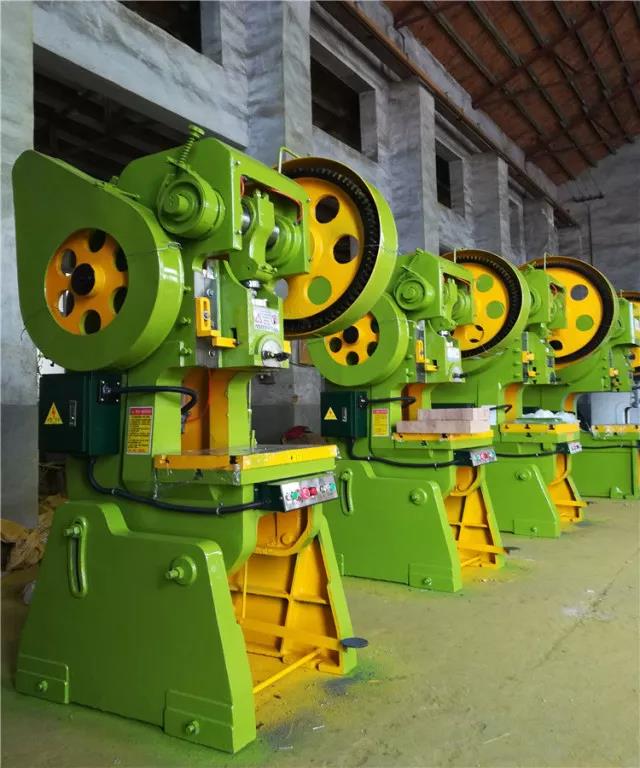

       冲床，就是一台冲压式压力机。在实际生产中，由于比传统机械加工要节约材料，效率较高，操作技术要求不高，因而它的用途越来越广泛。

      冲床冲压生产主要是针对板材。通过模具，能做出落料，冲孔，成型，拉深，修整，精冲，整形，铆接及挤压件等等，广泛应用于工业中的各个领域。

 –冲床将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴转动。曲轴通过连杆带动滑块上下直线往复运动

 –连杆和滑块之间需有圆周运动和直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为销型(圆柱型) ，经由这个机构将圆周运动转换成滑块的直线运动

 –冲床通过一组模具(分上模与下模)对材料施以压力，使其塑性变形，而得到所要求的形状与精度

 –冲床上有一个指针盘，指针盘上的指针与曲轴机械连接，指针用以显示曲轴旋转的位置或滑块行程方向位置，曲轴转一圈，指针走一圈

 –指针指向6点钟时滑块处于下死点，指针指向12点钟时滑块处于上死点。指针处于12点（0点）至6点之间滑块处于下行冲压过程，指针指向6点至12点之间时滑块处于上升蓄能阶段

需要解决的问题

1. 减小冲击电流

2. 限定回馈电压

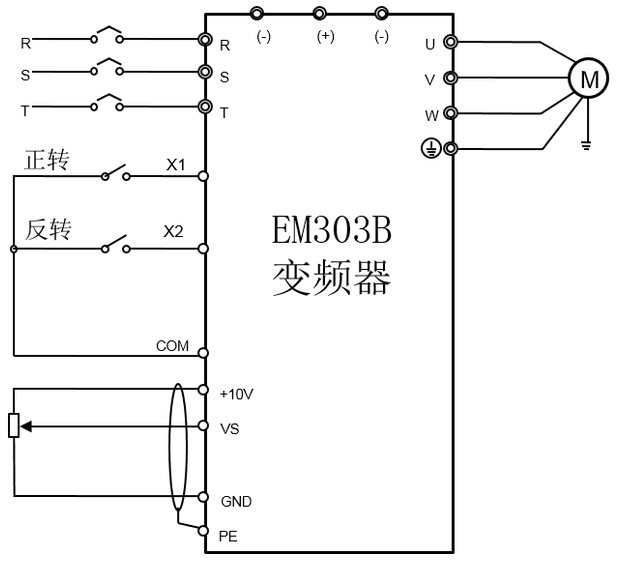

实现方法

1. SVC的电流限幅功能

2. SVC的过压失速功能

1. 变频器和电机等容量匹配

2. 无需外接制动单元、制动电阻

3. 安全、可靠、经济

本方案已批量应用
