动电阻选择说明

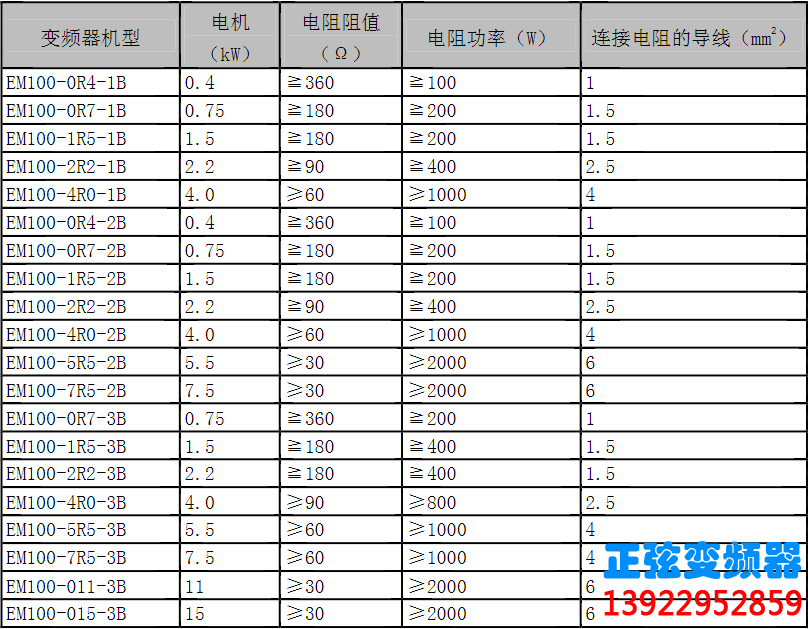

变频器在运作过程中，如果被控电机速度下降过快，或电机负载抖动过快，其电动势能将通过变频器反向对变频器内部电容充电，从而使功率模块两端电压泵升，容易造成变频器损坏。变频器内部控制将根据负载情况对此情况进行抑制，当制动性能达不到客户要求时，需要外接制动电阻，以实现能量的及时释放。外接制动电阻属于能耗式制动方式，其能量将全部耗散与功率制动电阻。因此，制动电阻的功率以及阻值选择必须合理有效。以下为EM100系列变频器推荐使用的制动电阻功率以及电阻值。根据负载情况，用户可以适当改变取值，但需要满足要求的范围。
注：上表所列导线是指单个电阻的引出线，电阻并联连接时，并联后的母线应相应放大。
导线220V机型选用耐压AC300V以上，380V机型选用AC450V以上，耐温105°C规格电缆。
