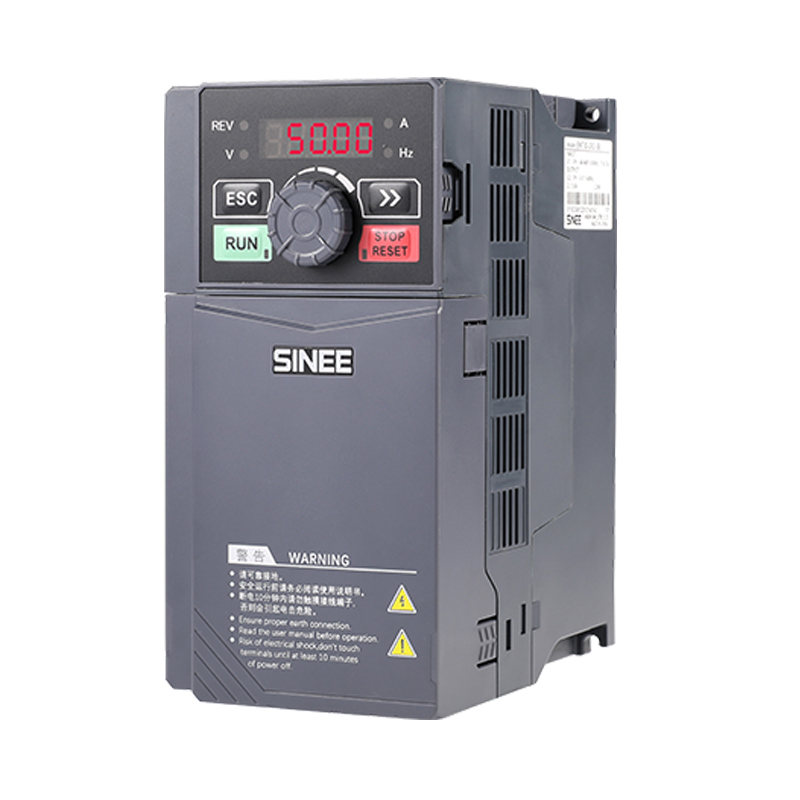

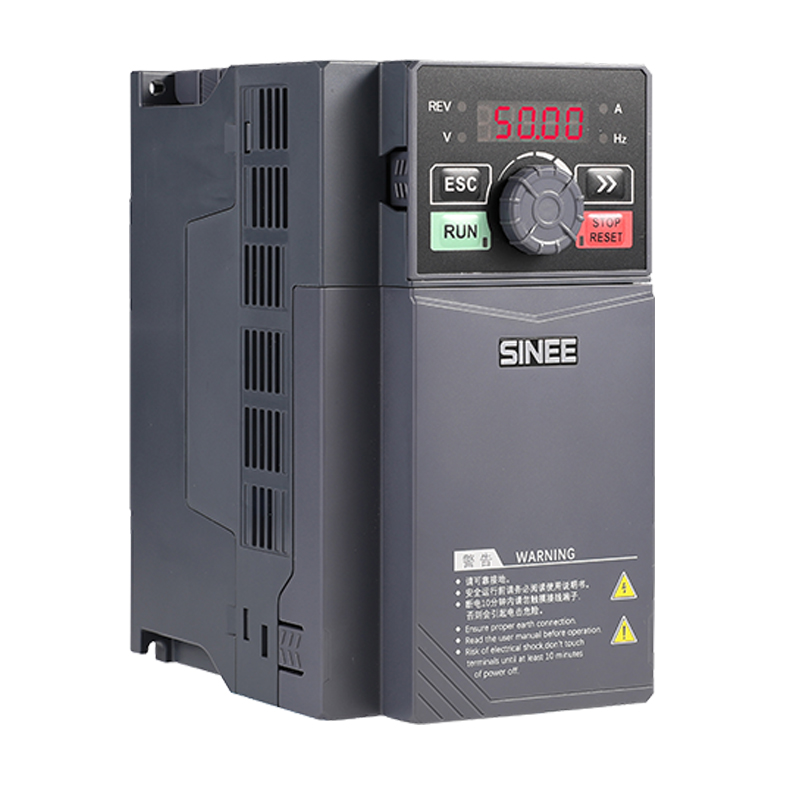

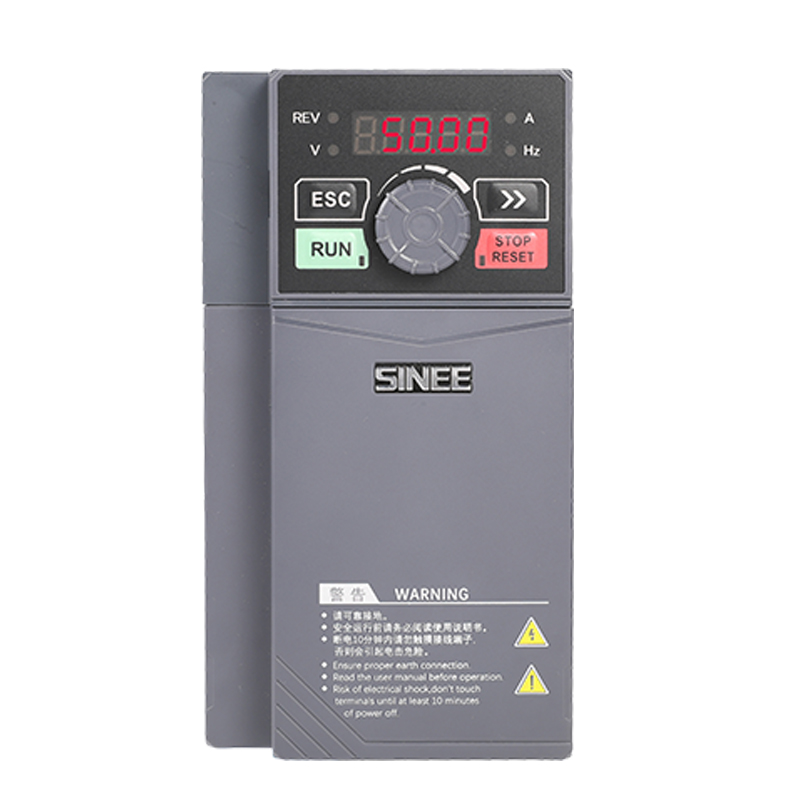

EM730 系列变频器是正弦电气推出的高可靠性、小体积变频器：EM730 支持三相交流异步机、EM730E 支持永磁同步电机；支持多种国际领先驱动控制技术——矢量VF 控制技术（VVF）和无速度传感器矢量控制技术（SVC）；支持速度和转矩两种输出形式，支持Wi-Fi 接入功能及后台软件调试功能。
支持手机APP 调试或监视变频器状态； 丰富、便捷的PC 端后台软件功能； 支持Wi-Fi 模块或串口接入； 50℃环境温度，无需降容； 调速范围宽，控制精度高：VF/1:50、SVC/1:200,±0.2%额定转速； 低频带载能力强：VF/1Hz/150%、SVC/0.25Hz/150%； 保护功能完善：短路、过流、过压、过载、过热等多重保护。
| 额定电源电压 | 型号 | 适用电机功率 （kW） | 重载额定输出电流（A） | 轻载额定输出电流（A） |
| 单相/三相 交流 200V～240V | EM730-0R4-2B | 0.4 | 2.8 | 3.2 |
| EM730-0R7-2B | 0.75 | 4.8 | 5 | |
| EM730-1R5-2B | 1.5 | 8 | 8.5 | |
| EM730-2R2-2B | 2.2 | 10 | 11.5 | |
| 三相交流 340～460V | EM730-0R7-3B | 0.75 | 2.5 | 3 |
| EM730-1R5-3B | 1.5 | 4.2 | 4.6 | |
| EM730-2R2-3B | 2.2 | 5.6 | 6.5 | |
| EM730-4R0-3B | 4 | 9.4 | 10.5 | |
| EM730-5R5-3B | 5.5 | 13 | 15.7 | |
| EM730-7R5-3B | 7.5 | 17 | 20.5 | |
| EM730-011-3B | 11 | 25 | 28 | |
| EM730-015-3B | 15 | 32 | 36 | |
| EM730-018-3B | 18.5 | 38 | 41.5 | |
| EM730-022-3B | 22 | 45 | 49 | |
| EM730-030-3/3B | 30 | 60 | 70 | |
| EM730-037-3/3B | 37 | 75 | 85 | |
| EM730-045-3 | 45 | 90 | 105 | |
| EM730-055-3 | 55 | 110 | 134 | |
| EM730-075-3 | 75 | 150 | 168 | |
| EM730-090-3 | 90 | 176 | 200 | |
| EM730-110-3 | 110 | 210 | 235 | |
| EM730-132-3 | 132 | 253 | 290 | |
| EM730-160-3 | 160 | 304 | 340 | |
| 注：EM730是通用机型，EM730E是永磁同步 | ||||
| 项目 | 规范 | |
| 电源 | 额定电源电压 | 三相340V-10%～460V+10%， 单相200V-10%～240V+10%； 50～60Hz±5%，电压失衡率<3% |
| 输出 | 最大输出电压 | 最大输出电压与输入电源电压相同 |
| 输出电流定额 | 100%额定电流连续输出 | |
| 最大过载电流 | 重载机型： 150%额定电流60s，180%额定电流10s，200%额定电流2s 轻载型机： 120%额定电流60s，150%额定电流10s，180%额定电流2s | |
| 基本控制功能 | 驱动方式 | V/F控制（VVF）；无速度传感器矢量控制（SVC） |
| 输入方式 | 频率（速度）输入、转矩输入 | |
| 启停控制方式 | 键盘、控制端子（二线控制、三线控制）、通讯 | |
| 频率控制范围 | 0.00～600.00Hz | |
| 输入频率分辨率 | 数字输入：0.01Hz/0.1Hz模拟输入：最大频率的0.1% | |
| 调速范围 | 1:50（VVF）、1:200（SVC） | |
| 速度控制精度 | ±0.2%额定同步转速 | |
| 加、减速时间 | 0.01秒～600.00秒/0.1秒～6000.0秒/1秒～60000秒 | |
| 电压/频率特性 | 额定输出电压20%～100%可调基频1Hz～600Hz/3000Hz可调 | |
| 转矩提升 | 固定转矩提升曲线任意V/F曲线可选 | |
| 启动转矩 | 150%/1Hz（VVF） 150%/0.25Hz（SVC） | |
| 转矩控制精度 | ±8%额定转矩(SVC) | |
| 输出电压自调整 | 输入电压变化，输出电压基本保持不变 | |
| 电流自动限幅 | 自动限定输出电流，避免频繁过流跳闸 | |
| 直流制动 | 制动频率：0.01～最大频率制动时间：0～30S制动电流：0%～150%额定电流 | |
| 信号输入源 | 通讯、多段速、模拟量等 | |
| 输入输出功能 | 参考电源 | 10V/20mA |
| 端子控制电源 | 24V/100mA | |
| 数字输入端子 | 5路数字多功能输入： X5可以作为高速脉冲输入 | |
| 模拟输入端子 | 2路模拟输入： 1路(AI1)电压源-10～10V输入； 1路(AI2)电压源0～10V输入或电流源0～20mA输入可选； | |
| 数字输出端子 | 1路开路集电极多功能输出和1路继电器多功能输出。集电极输出最大输出电流50mA； 继电器触点容量250VAC/3A或30VDC/1A，EA-EC常开、EB-EC常闭 | |
| 模拟输出端子 | 1路多功能模拟端子输出M1：0～10V/0～20mA多功能模拟输出端子 | |
| 键盘 | LED显示 | LED数码管显示变频器的相关信息 |
| 保护 | 保护功能 | 短路、过流、过压、欠压、缺相、过载、过热、掉载和外部故障等 |
| 使用条件 | 安装场所 | 室内，海拔低于1千米，无尘、无腐蚀性气体和无日光直射 |
| 适用环境 | -10℃～+50℃,5%～95%RH(无凝露) | |
| 振动 | 小于0.5g | |
| 储存环境 | -40℃～+70℃ | |
| 安装方式 | 壁挂式，柜内安装 | |
| 防护等级 | IP20/IP21（加装塑料挡板） | |
| 冷却方式 | 强迫风冷 | |

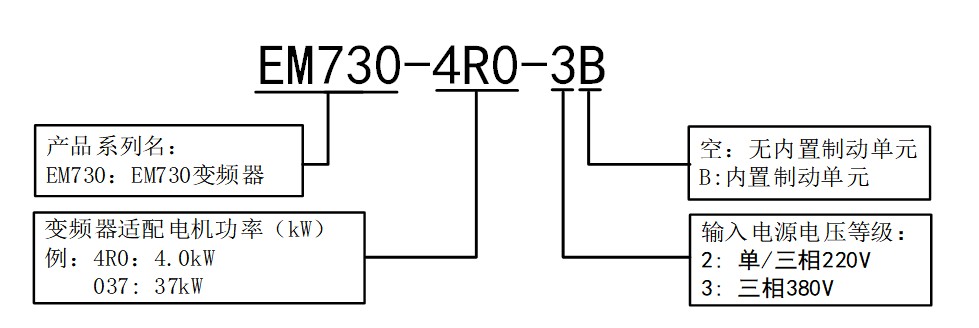

命名规则

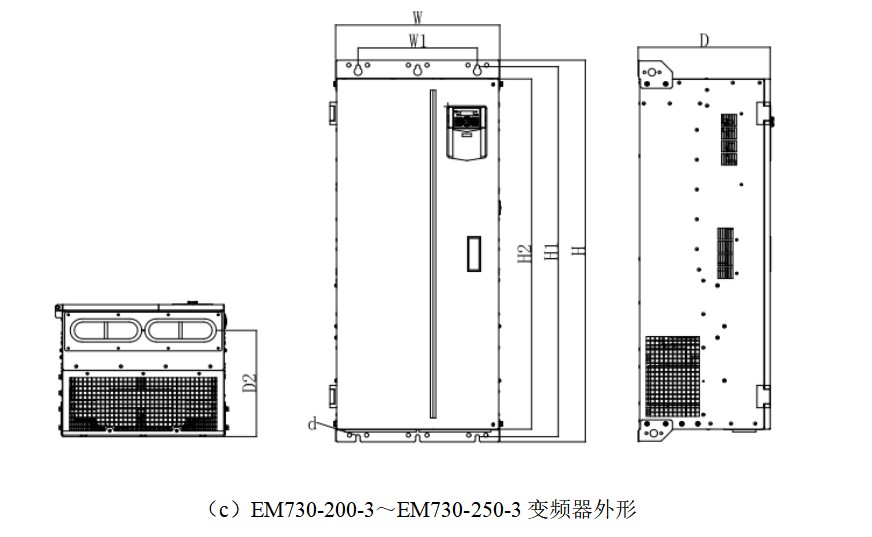

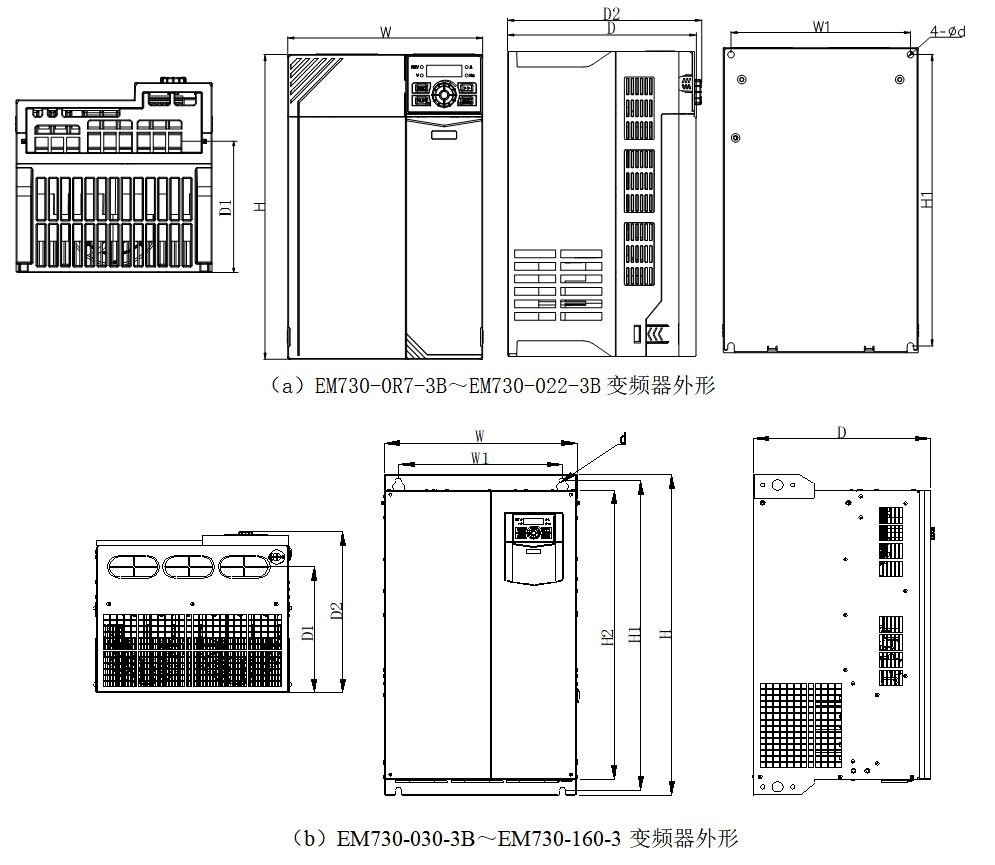

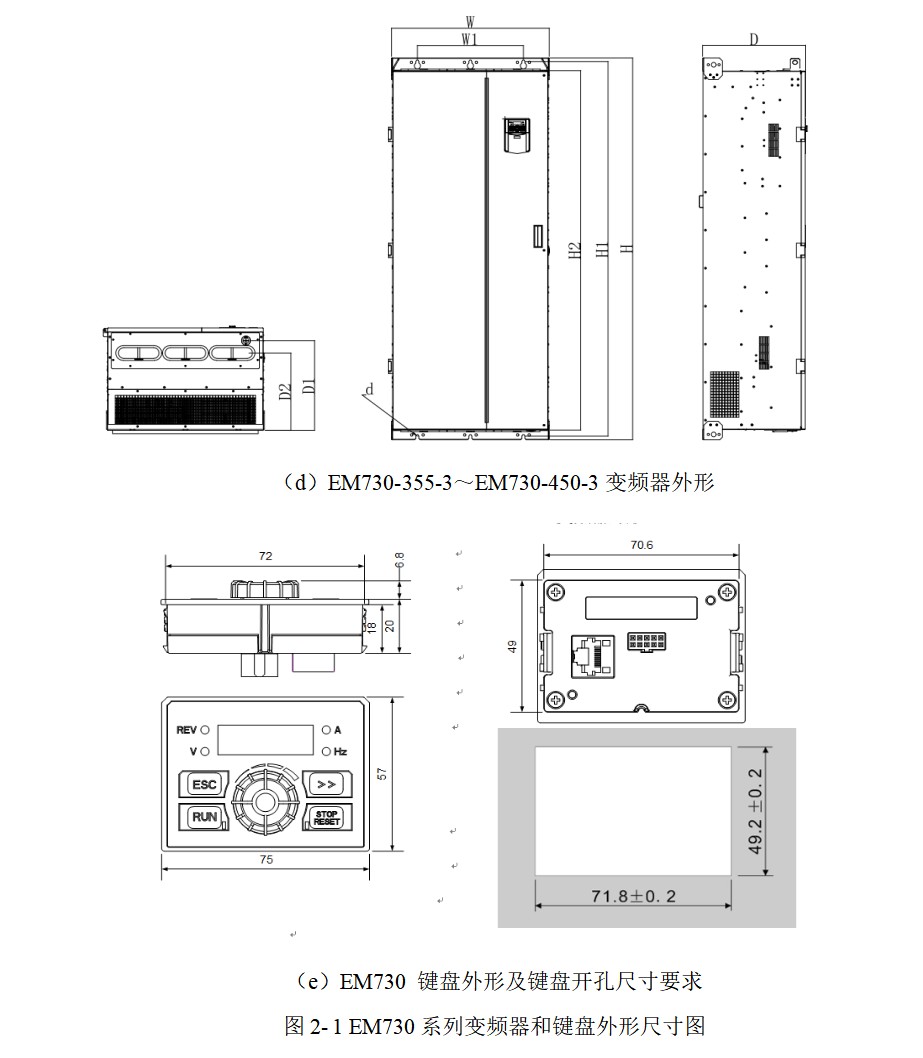

外形尺寸与安装尺寸
EM730系列变频器25种规格，共2类外形和10种安装尺寸，如图2-1和表2-2所示。

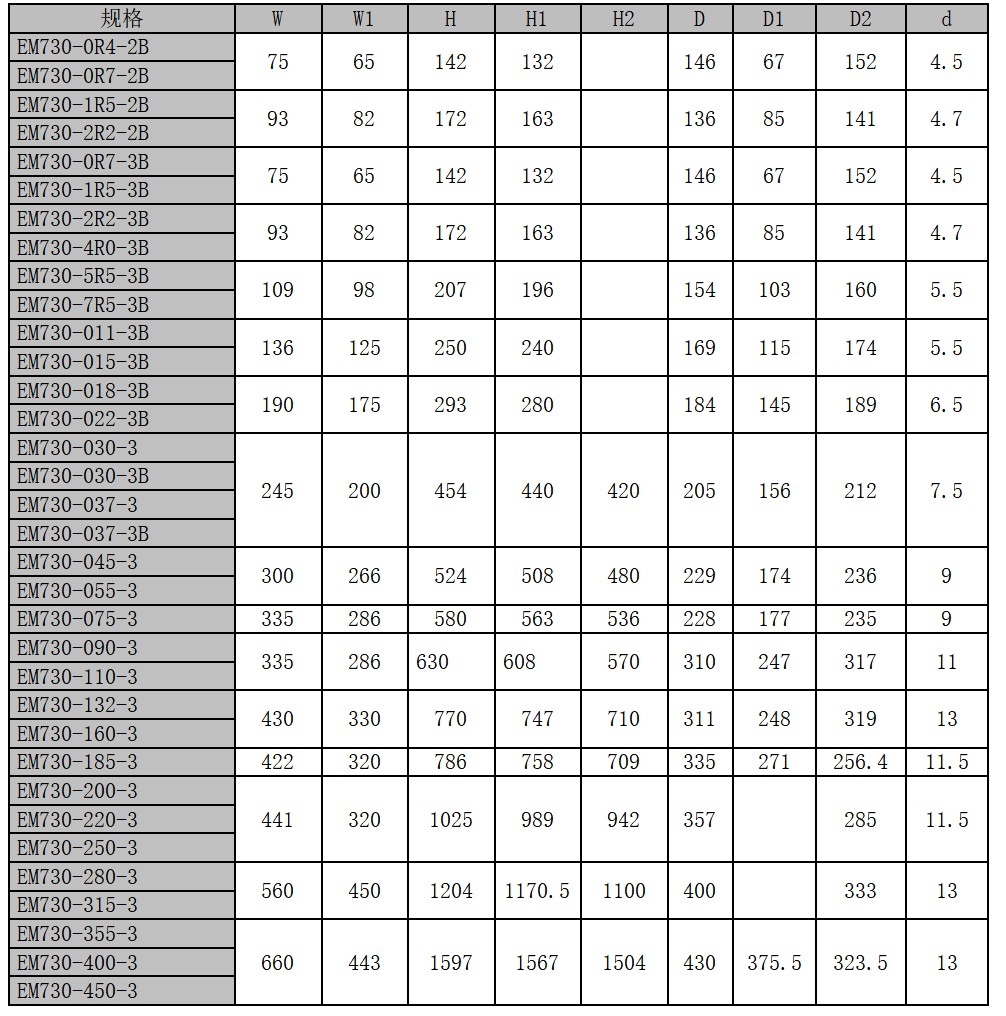

尺寸表

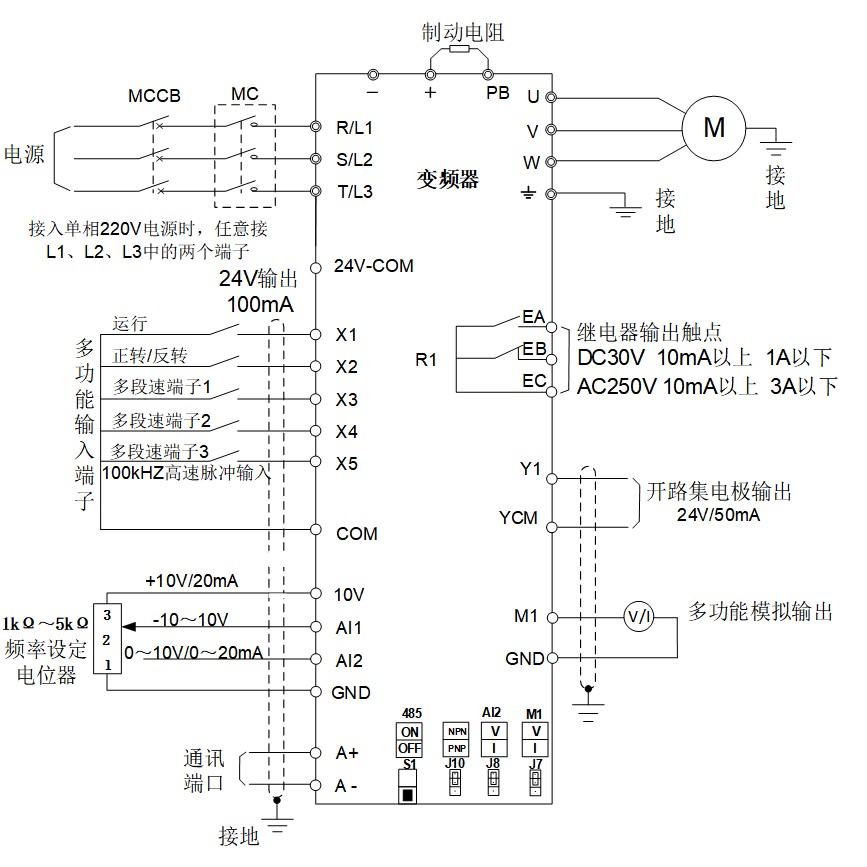

标准回路接线图
