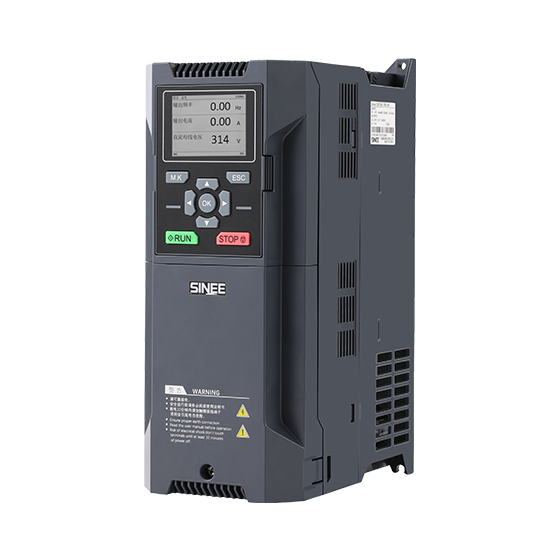

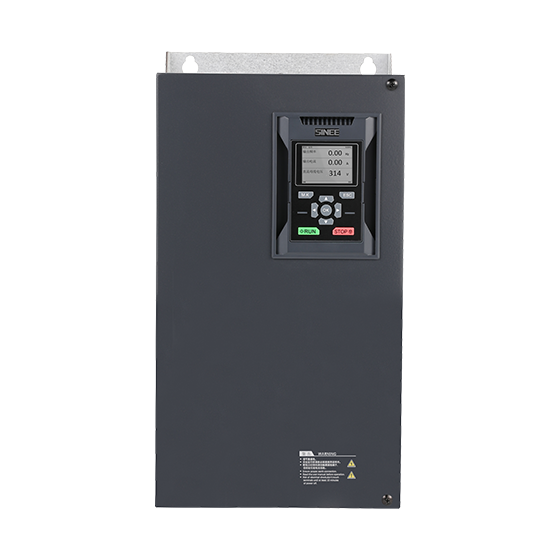

EM760 系列变频器是正弦电气推出的高性能矢量控制型变频器，实现同步电机驱动与异步电机驱动的一体化：支持三相交流异步机和永磁同步电机；支持多种国际领先驱动控制技术——改善的矢量 V/F 控制技术（VVF）、无速度传感器矢量控制技术（SVC）和有速度传感器矢量控制技术（FVC）；支持速度和转矩两种输出形式；支持 Wi-Fi 接入功能及后台软件调试功能；支持扩展——I/O 扩展卡、通讯总线扩展卡和多种 PG 卡。标准 EM760 支持异步机 V/F 控制、SVC 控制、FVC 控制，支持永磁同步机 V/F 控制、FVC 控制；同步机应用非标支持异步机 V/F 控制、SVC 控制、FVC 控制，支持永磁同步电机 V/F 控制、SVC 控制、FVC 控制。

EM760 系列高性能矢量变频器有如下特点：

 从 18.5kW 开始内置直流电抗器，减小输入电流畸变，提高功率因数，增强产品可靠性；

 转矩控制精度高：SVC/±5%额定转矩、FVC/±3%额定转矩；

 调速范围宽，控制精度高：SVC/1:200(±0.2%)、FVC/1:1000（±0.02%）额定转速；

 低频带载：VVF/3Hz/150%、SVC/0.25Hz/150%、FVC/0Hz/180%；

 过压失速、快速限流、过载、过热、掉载、超速等多重保障；

 支持 I/O 扩展：3 路数字输入、2 路继电器输出、1 路-10V～10V 电压型输入、1 路传感器输入；

 支持通讯总线扩展：标配 485 总线、选配 PROFINET 网络、CANopen 网络和 EtherCAT 网络；

 支持多种编码器：ABZ 增量式、UVW 增量式、UVW 省线式、旋转变压器及正余弦；

 支持手机 APP 调试或监视变频器状态；

 支持 Wi-Fi 模块或串口接入；

 丰富、便捷的 PC 端后台软件功能。

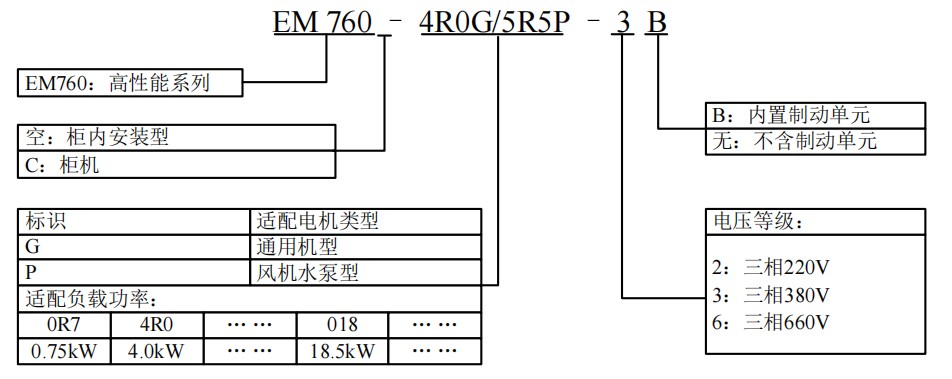

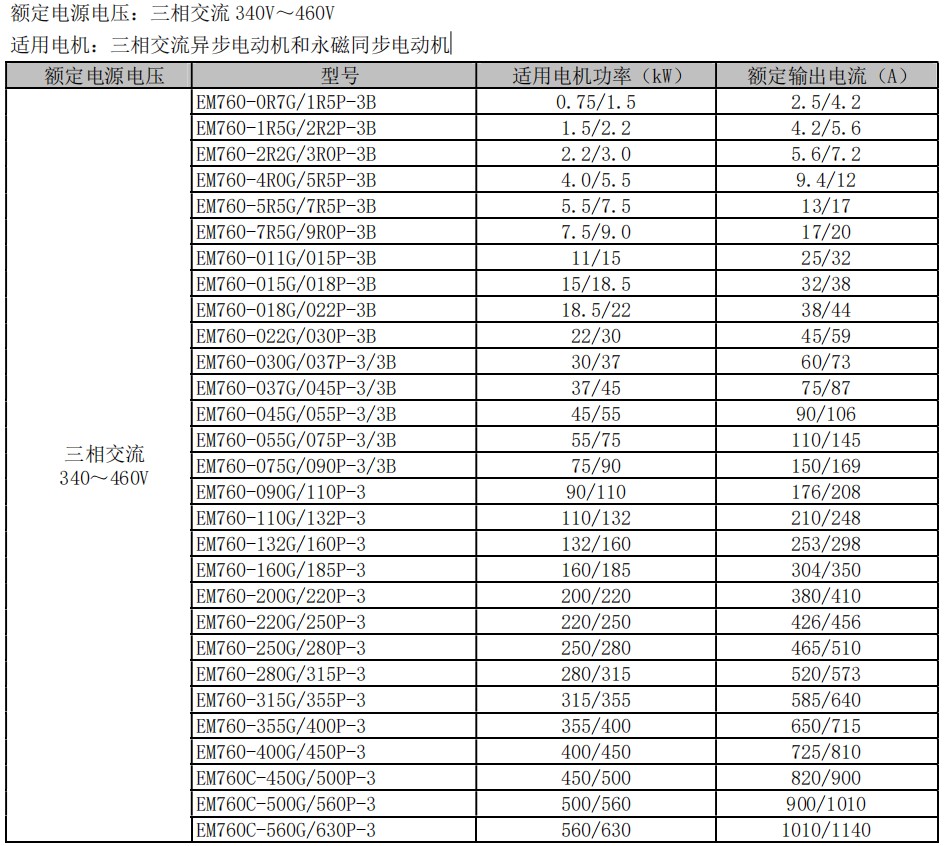

命名规则

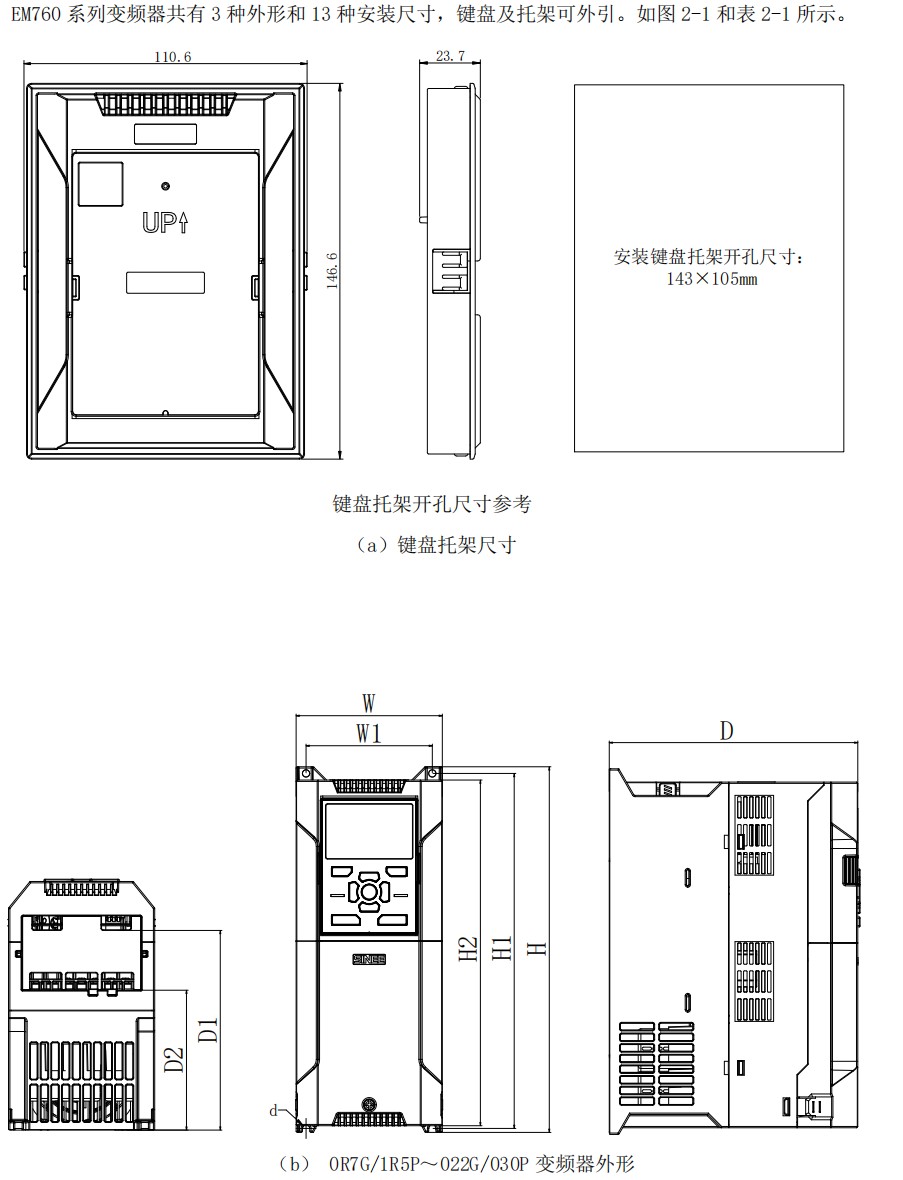

外形尺寸和安装尺寸

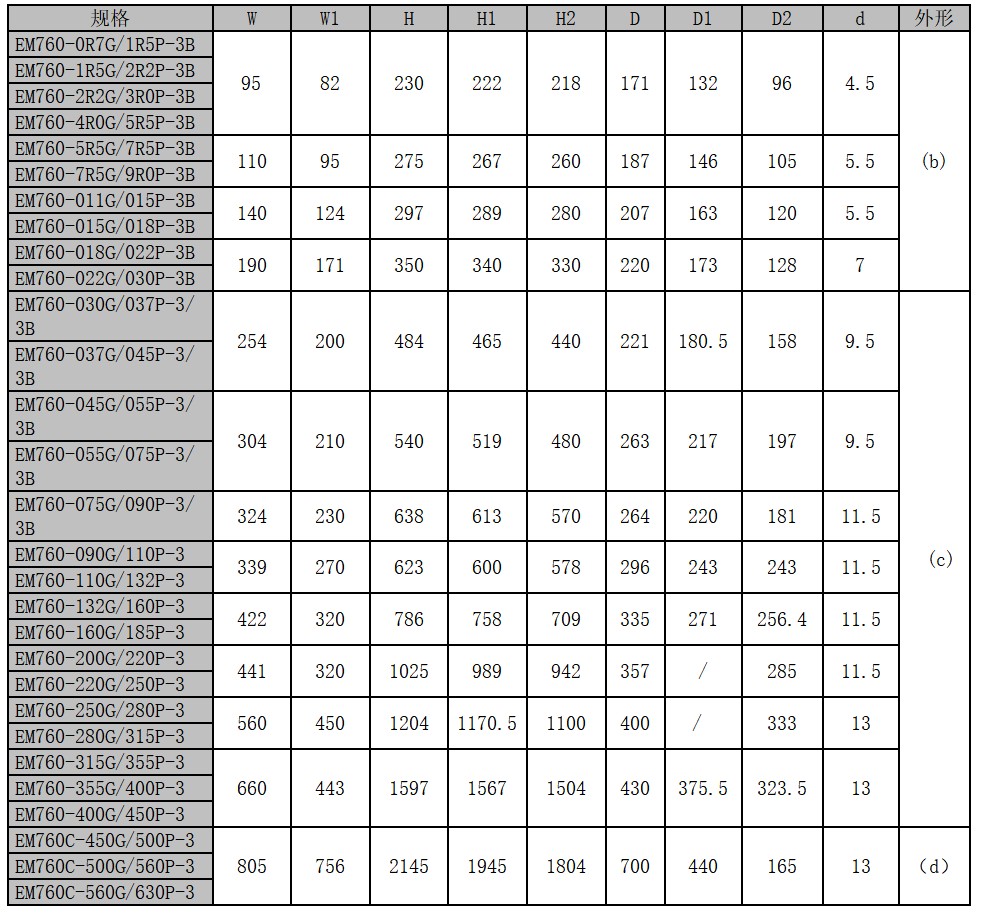

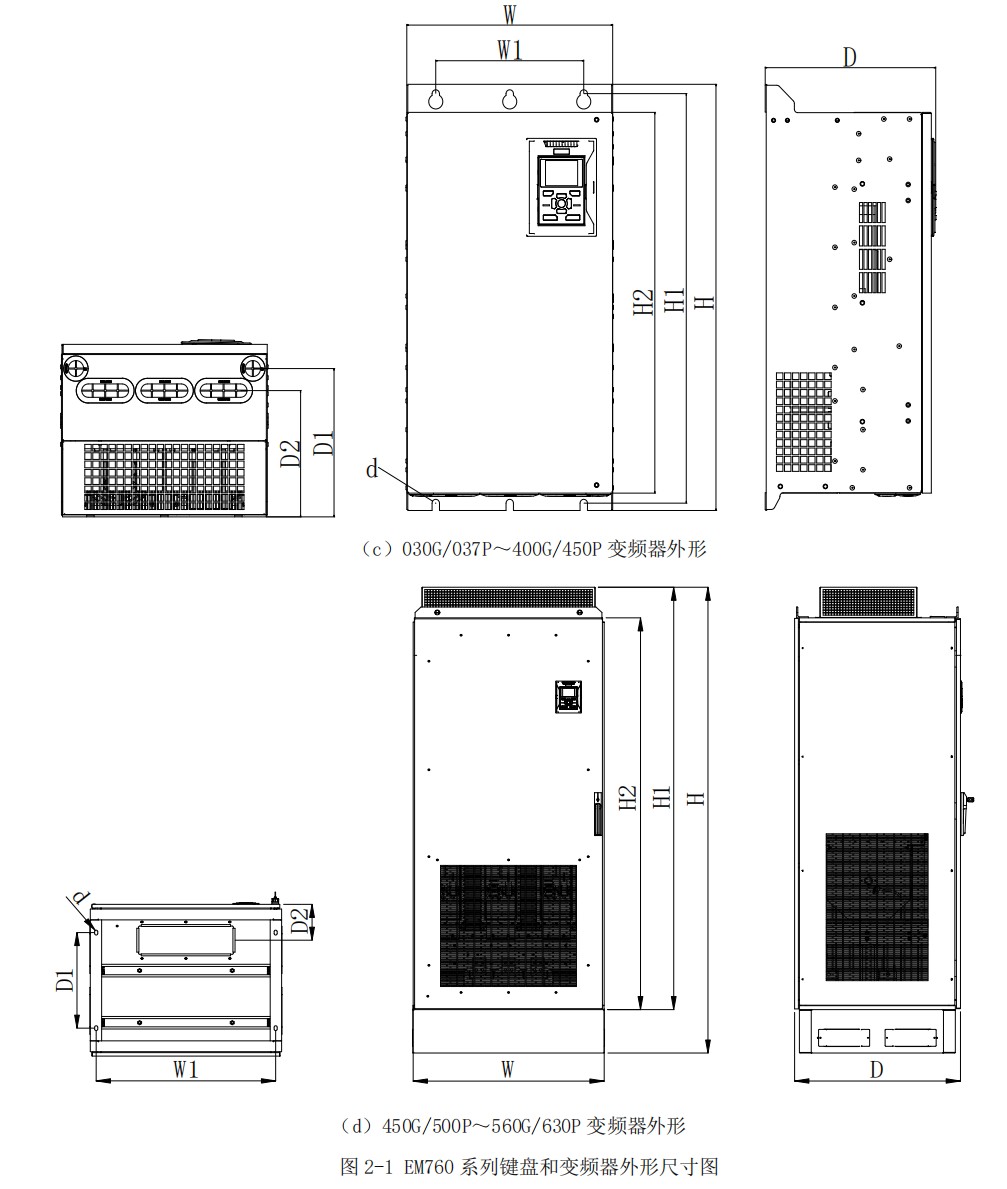

EM760系列变频器外形尺寸和安装尺寸

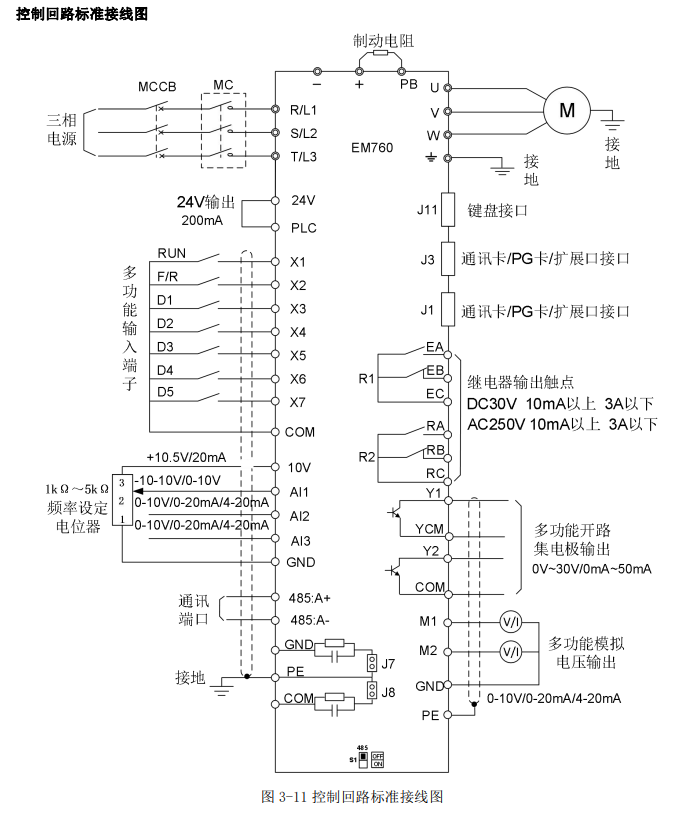

EM760变频器接线图
